高精度主轴
机床采用套筒式主轴，日本超高精密专用主轴轴承，高速、高刚性配置，保证主轴的高刚性和持久精度，主轴跳动≤3μｍ。
高效率加工
机床主轴最高转速4000转/分钟，X、Z轴快速进给可达20米/分钟。可以配自动传输机构，实现高速、高效自动化加工。
床身结构
高刚性铸铁60度斜床身结构，排屑流畅，结构紧凑，造型美观。
高精度进给
进给各轴全伺服驱动，采用日本NSK、THK高精度滚珠丝杠传动，保证高精度加工及长时间的精度保持，进给各轴重复定位精度＜±1.5μｍ。
液压刀塔
采用高精度液压刀塔，刀位数多，换刀高速、平稳、准确，大幅度节省加工时间。
液压尾座
液压式尾座，尾座导轨可拆卸，配置灵活，大大提高了轴类零件的加工精度和效率。
超强切削
高转速、高精密液压回转缸，精密筒夹和高刚性精密动力卡盘配置，提高了韧性材料切削和强力切削的能力。
数控系统
采用FANUC数控系统，是机床具有高稳定性。

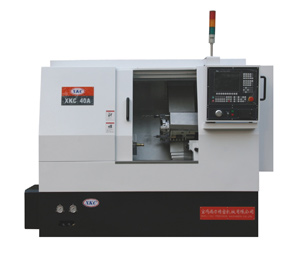

XKC40机械本体标准规格
|
机械本体标准规格 |
|
加工范围 |
床身上最大回转直径 |
Φ 400mm |
|
刀座板底面上最大回转直径 |
Φ 200mm |
|
最大加工直径 |
Φ 360mm |
|
最大加工长度 |
400mm
|
|
主轴 |
主轴转速 |
XKC40:200～4000rpm |
|
主轴通孔直径 |
Φ 57mm |
|
主轴可通过棒料直径 |
Φ 45mm /42mm(筒夹) |
|
主电机 |
XKC40：变频7.5KW |
|
刀塔 |
刀位数 |
8 |
|
刀具尺寸（车削 /镗孔） |
20X20/Φ25 |
|
尾座 |
套筒直径 |
Φ 60mm |
|
顶尖锥度 |
莫氏 No.4高精度回转顶尖 |
|
套筒行程 |
80
mm |
|
进给 |
X轴行程 |
220mm
|
|
Z轴行程 |
450mm
|
|
快速移动速度（ X/Z） |
20m/min
|
|
进给电机（ X/Z） |
X 1.2KW |
|
其它 |
中空液压卡盘 |
6吋 |
|
中空液压缸 |
6吋 |
|
电源容量 (KVA) |
12KVA |
|
机床尺寸（长 X宽X高） |
2200X1650X1780 |
|
机床重量 |
3000Kg
|
XKC40附属品
|
标准附属品 |
|
液压夹紧系统 1套 |
|
冷却系统 1套 |
|
集中润滑系统 1套 |
|
端面刀座 1件 |
|
内径刀座 1件 |
|
机床全封闭外壳 1套 |
|
维护工具 1套 |
|
照明装置 1套 |
|
变压器 1个 |
|
三色灯 1个 |
|
机床地脚垫铁 4套 |
|
断路保护器 1个 |
|
液压尾座 1套 |
|
液压刀塔（12 工位） 1套 |
|
特殊附属品 |
|
简夹(5吋)/液压卡盘(6吋)
|
|
自动送料装置 |
|
自动接料装置 |
|
零件传输机构 |
|
筒夹弹性夹头（DIN6343弹性夹头） |
|
各类刀具 |
|
动力刀具装置 |
|
气动系统 |
|
计数器 |
|
